عملکرد سیستم کامپلکس خودرو پژو 206
پست شده در دسته‌بندی نشده

سيستم برق خودرو پژو 206 -MULTIPLEX

سیستم برق مالتی پلکس خودرو 206 دارای اجزای خاصی است که هر کدام وظایفی جداگانه بر عهده دارند. ما در این مطلب سعی داریم به تمامی سوالات شما در رابطه با عملکرد سیستم برق خودرو پژو 206 مالتی پلکس پاسخ دهیم.  علاوه بر سیستم برق 206 تیپ 2 ، نحوه اتصال سیم ها و انواع شبکه را نیز می توانید  در این مطلب بخوانید. اگر به دنبال نقشه عملکرد سیستم برق خودرو پژو 206 مالتی پلکس ، هستید ، می توانید در این مطلب بیابید.

عملکرد سیستم برق خودرو پژو 206 مالتی پلکس

از آنجایی که در ماشین های امروز سیستم های متعددی همزمان در حال ارسال و دریافت اطلاعات از یکدگیر هستند. به همین دلیل سیستم های مالتی پلکس شکل گرفته اند. این سیستم ها وظیفه ارسال و دریافت اطلاعات به صورت همزمان از چندین سیستم را در اتوموبیل بر عهده دارند. ما در این مطلب سعی داریم به بخشی از سوالات شما در رابطه با سیستم برق مالتی پلکس خودرو 206 پاسخ دهیم. در صورتی که پس از مطالعه این مطلب نیاز به اطلاعات بیشتری در رابطه با عملکرد سیستم 206 مالتی پلکس داشتید ، می توانید به دیگر مقالات سایت مراجعه نمایید.

آشنایی با سیستم برق مالتی پلکس خودرو 206

سیستم 206 برای انتقال اطلاعات از دو روش موازی و سری استفاده می کند. عملکرد سیستم برق پژو 206 مالتی پلکس در روس سری به این صورت است که همه اطلاعات از یک رشته سیم عبور می کند اما در روش موازی بدین صورت است که برای تک تک اطلاعات ، لازم است یک رشته سیم وجود داشته باشد.

نحوه اتصال سیم ها در سیستم برق مالتی پلکس خودرو 206

 در سیستم خودرو 206 ، سیم ها به هم تابیده هستند. انتقال اطلاعات در شبکه نیز به صورت دیجیتال یعنی به صورت 0 و1 می باشد. اگر دو سیم به هم تابیده شده باشند در این حالت می گوییم BUS شکل گرفته است. وظیفه اصلی BUS  جلوگیری از ایجاد نویز در سیستم شبکه خودرو است.

انواع شبکه در  مولتی پلکس خودرو 206

برای آشنایی بیشتر با عملکرد سیستم برق خودرو پژو 206 ، در ابتدا قصد داریم انواع شبکه در  مولتی پلکس خودرو 206 به شما آموزش دهیم.

به صورت کلی شبکه ها در سیستم برق 206 ، به دو بخش VAN  و CAN تقسیم بندی می شوند.

در شبکه CAN اطلاعات با سرعت 50 کیلو بایت بر ثانیه منتقل می شوند و برای سیستم های سوخت رسانی ، ترمز ، گیربکس اتوموبیل مورد استفاده قرار می گیرد.

در شبکه VAN ، انتقال اطلاعات با سرعت پایین تری انجام می شود و این شبکه خود به سه نوع دیگر از جمله VAN BODY 1 ، VAN BODY 2 و VAN COMFORT تقسیم بندی می شود.

در VANBODY ها سرعت انتقال اطلاعات 62 کیلوبایت بر ثانیه و در VAN COMFORT سرعت انتقال اطلاعات ، 125 کیلوبایت بر ثانیه می باشد.

نقشه شماتیک سیستم مالتی پلکس

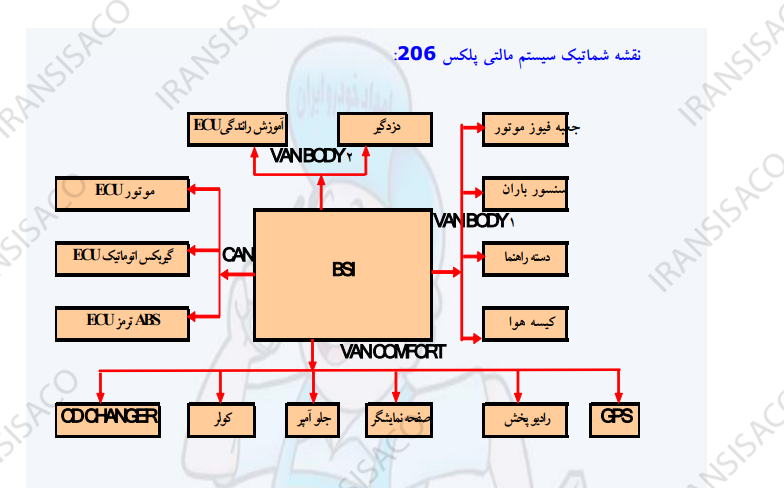

در این قسمت می توانید نقشه شماتیک مالتی پلکس خودرو 206 را مشاهده نمایید.

در خصوص اختصارات نقشه باید به شما بگوییم که bsi به معنای Buit in System Interface

 می شود.

جعبه فیوز موتور به اختصار bm34 نامیده می شود.

مجموعه دسته راهنما ، برف پاک کن و بوق com 2000  و صفحه نمایشگر داشبور display می باشد.

نکات مهم در رابطه با شبکه can و شبکه van

شبکه can یک حلقه بسته است اما شبکه van یک حلقه باز است ، اگر در شبکه can قطعی وجود داشته باشد ، خود به خود روشن نخواهد شد.

در صورتی که خدورو روشن باشد و can قطع شود ، خودرو روشن خواهد ماند.

در صورتی که خودرو خاموش شود 30 ثانیه بعد از آخرین اکشن خودرو روشن خواهد شد.

در حالت مدار بسته ، مقاومت شبکه can 60 اهم و در حالت مدار باز ، 120 اهم می باشد.

اگر در حالتی اتوموبیل استارت بخورد که شبکه can  قطع است ، چراغ انژکتور روشن نشده و عقربه دور موتور حرکت نخواهد کرد.

خلاصه مطلب

در این مطلب قسمت اول سیستم برق 206 را بررسی کردیم ما سعی کردیم در قسمت اول به سوالات شما در این رابطه تا حدودی پاسخ دهیم. اگرچه این مطلب می تواند بسیار پیچیده تر و تخصصی تر باشد اما در قسمت اول ما به صورت مقدماتی این موضوع را بررسی کردیم ، موارد تخصصی تر را می توانید در قسمت های بعدی مطالعه نمایید.
