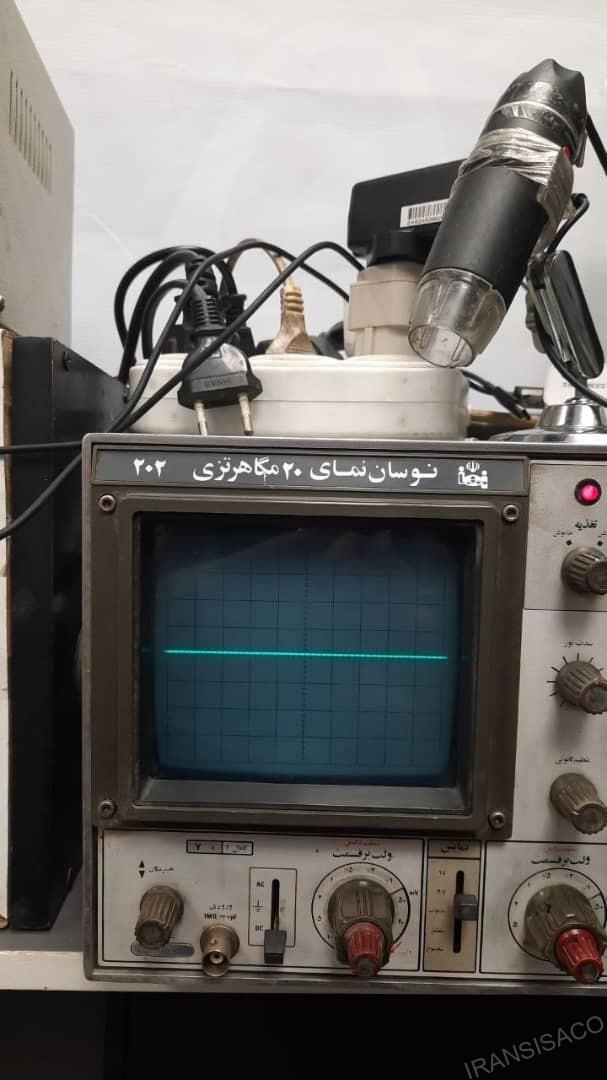

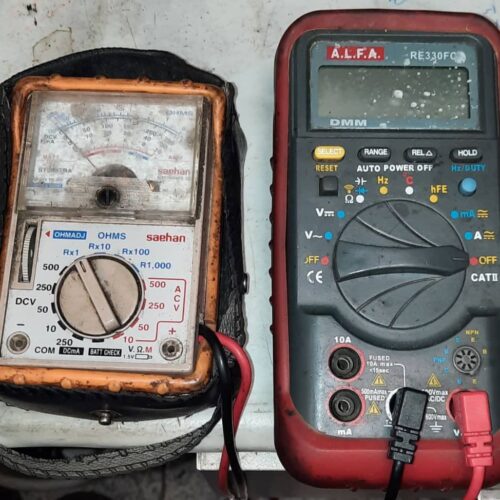

همانطور که در عکسها میبینید دو عکس از دو دستگاه آزمایشگاهی ارائه شده که اولی نوعی اسیلوسکوپ آنالوگ ودومین عکس مربوط به ۲ مدل اهمتر که یکی آنالوگ ودیگری دیجیتال میباشد.
خب کم وبیش تمامی دوستان از نحوه کارکرد اهمترها خوشبختانه آگاه هستند اما با این حال برای درک بهتر وبیشتر چگونگی کار با اسیلوسکوپ لازم دیدم مسائلی را از پایه شروع کنم.
اسیلوسکوپ نوعی ابزار اندازه گیری برای ولتاژهای dc مستقیم یا همان باطری وACمتناوب یا همان برق شهر است. همچنین نمایش شکل موجهای مختلف پالسی وفرکانسی میباشد.
همانطور که ولتاژ بر دو مدل است شکل موجها هم بر دو نوع هستند که یا پالس وبه صورت مربع مربع هستندکه یا پالس مثبت نسبت به زمین هستند یا پالس منفی.
یا فرکانس وبه صورت دامنه ای که از ابتدای آغاز شکل تا انتهای موج دارای یک سیکل مثبت ویک سیکل منفی نسبت به نقطه0میباشند که به مجموع این دوسیکل یک فرکانس گفته میشود.
برای درک بهتر موضوع عکسهای زیر را دقت بفرمایید.
خب همانطور که ملاحظه میفرمایید عکس پایینی مربوط به نقطه0 در اسیلوسکوپ میباشد ونشانگر اینست که هیچ ولت یا پالس یا فرکانسی از پراپ آن دریافت نمیشود.
اما عکس اولی نشانگر اینست که ما در سر پراپ دستگاه یک پالس مربعی داریم که نوعی پالس مثبت نسبت به نقطه0 میباشد.

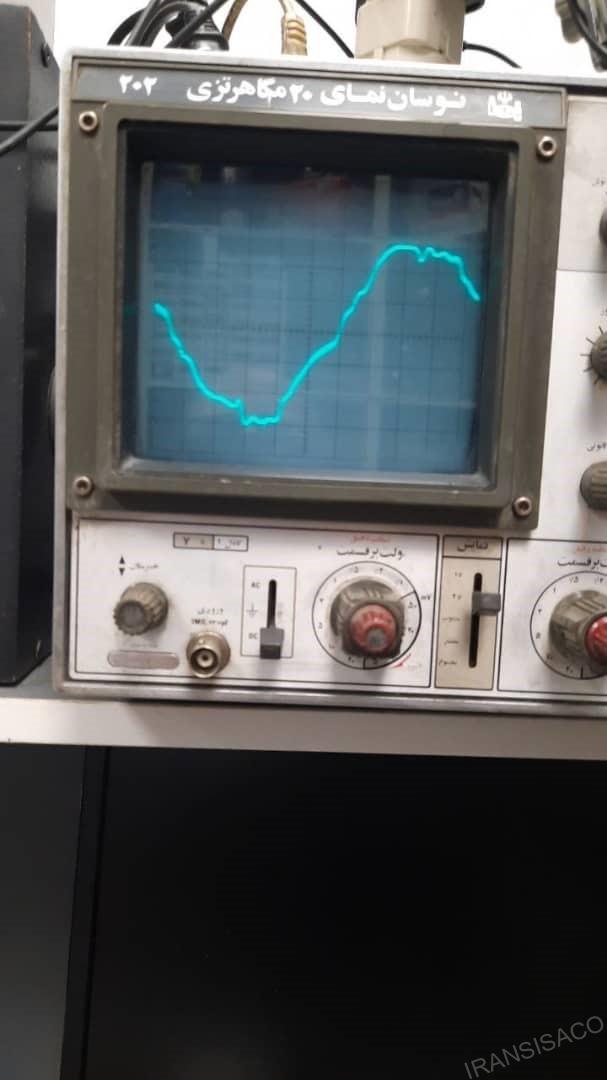

اما آنچنان که در این عکس میبینم یک فرکانس که در مداری وجود داره وما اونو به سر پراپ اسیلوسکوپ داده ایم که نیم سیکل آن نسبت به نقطه0مثبت است و نیم سیکل دیگر آن نسبت به نقطه0منفی میباشد که به مجموع این دو سیکل یک فرکانس گفته میشود.

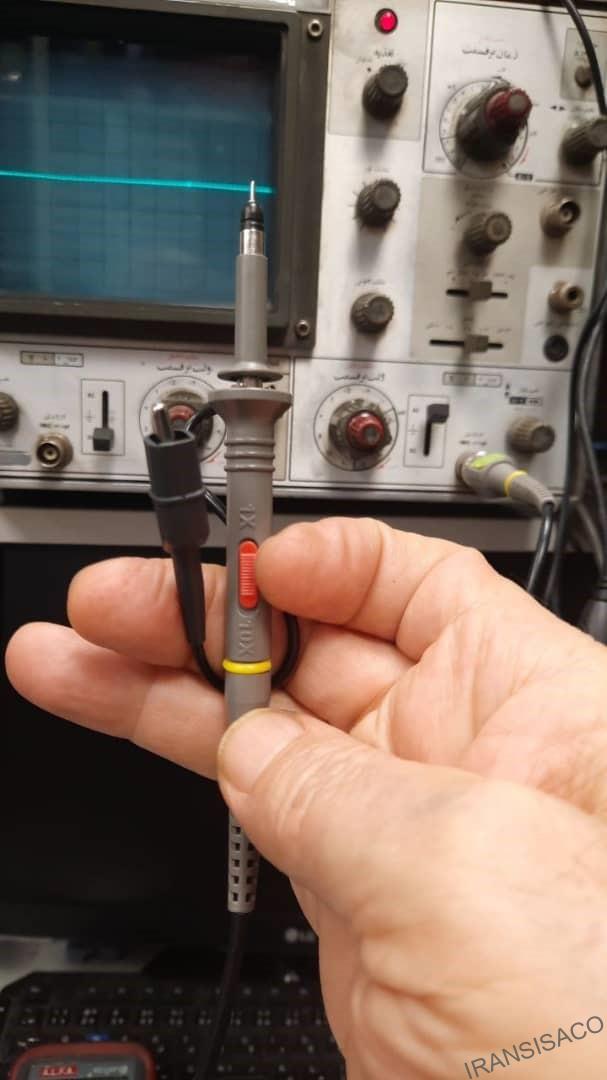

لازمه عرض کنم همانطور که در اهمتر ما از دو پراپ برای تست استفاده میکنیم در اسیلوسکوپ هم یک پراپ که خود دارای دورشته سیم مجزا که یکی به عنوان اتصال بدنه یا زمین بوده وسیم دیگر به عنوان سیم اصلی مورد استفاده قرار میگیرد عکس پایین👇👇
پس تا اینجا باید متوجه شده باشیم که برای کار با اسیلوسکوپ اولین حرکت اینست که باید ما بدانیم چه چیزی از این دستگاه دوست داشتنی میخواهیم .آیا ولت میخواهیم اندازه بگیریم یا شکل موج پالس یا فرکانسی را میخواهیم ببینیم که آیا پالس مورد نظر آیا وجود دارد واگر وجود دارد ولتاژ وزمان بودن پالس چقدره چون هر پالس یا هر فرکانسی از یه نقطه شروع میشه ودر یک نقطه تمام وقطع میشه..
خب تا اینجا برای امروز بسه .انشالله شما هم سعی کنید از جاهای دیگه مطالب مربوط به اسیلوسکوپ روپیدا کنید ودر ادامه با مطالب ارائه شده از طرف ما مقایسه کنید وحاصل جمعشو سعی کنید استفاده کنید..تا مرحله بعد خدا نگهدارتان باد🌹🌹🌹
