دیتا شیت Q30N05 موضوع مورد بحث ما در این مطلب است. ترانزیستور Q30N05 از نوع ماسفت بوده که در ادامه به برخی از مهم ترین ویژگی های آن اشاره خواهیم کرد.

دیتا شیت Q30N05

در این مطلب همراه ما باشید تا اطلاعاتی را در رابطه با دیتا شیت ترانزیستور SQD30N05-20L در اختیار شما قرار دهیم.

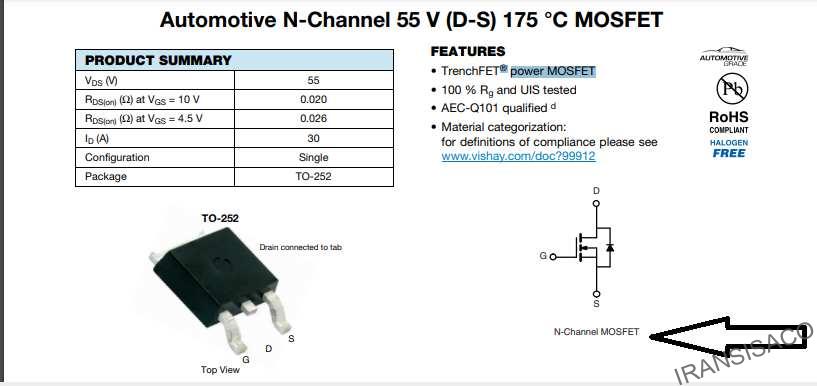

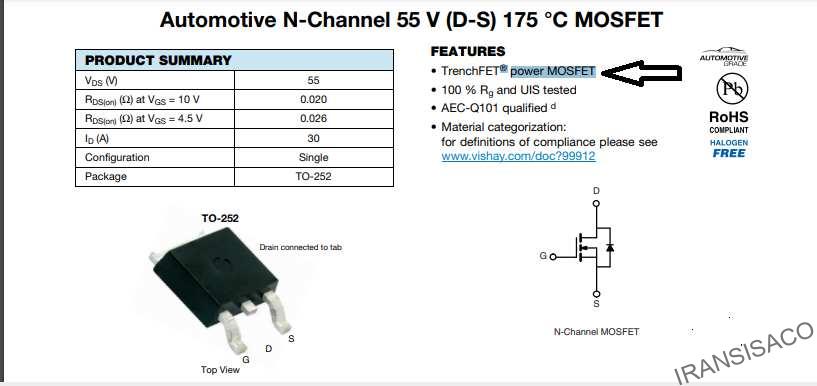

اگر به دیتا شیت این محصول نگاهی بیندازید، متوجه خواهید شد که از نوع ترازیستورهای ماسفت قدرت است. به این موضوع در همان ابتدای دیتاشیت و در قسمت ویژگی ها اشاره شده است.

ترانزیستورهای ماسفت انواع مختلفی دارند که ما در این قسمت قصد داریم به ویژگی های ترانزیستور ماسفت قدرت اشاره کنیم.

ماسفت چیست؟

ماسفت به صورت کلی وظیفع سوئیچینگ و لتاژ را بر عهده داشته و دارای یک اثر نیمه رسان می باشد. تمامی ترانزیستورهای ماسفت در ظاهر دارای یک بدنه و سه پایه هستند.

اجزاء ترانزیستور ماسفت نیز به سه مورد، گیت، درین و سورس تقسیم بندی می شود.

گیت وظیفه آن کنترل جریان بین سورس و درین را بر عهده داشته و جنس این پایه از اکسید سیلسیوم است.

درین جریان خروجی را کنترل کرده و در واقع وظیفه خروجی جریان با درین است.

سورس نیز ولتاژ ورودی را کنترل می کند.

انواع ماسفت

ترانزیستور ماسفت دارای انواع مختلفی است که ما در ادامه به آن ها اشاره خواهیم کرد.

p-chanel

در این مدل از انواع ماسفت ، سورس به پایه منفی منبع تغذیه وصل شده و برای روشن کردن باید ولتاژ گیت افزارش داده شود و هنگام خاموش کردن گیت به پایه منفی باید وصل شود.

n-chanel

در این نوع از ماسفت، سورس را باید به پایه مثبت کرده و در زمان روشن کردن، ولتاژ گیت باید به صفر برسد. توجه داشته باشید که قطعه SQD30N05-20L از این نوع می باشد که در دیتا شیت نیز بدان اشاره شده است.

Depletion

این نوع از ماسفت ها اتصال را قطع نگه داشته و زمانیکه ولتاژی وارد گیت می شود اتصال بین سورس و درین را بر قرار خواهند کرد.

Logic level

کاربرد این نوع از ترانزیستور بر عکس depletion است. به این صورت که اتصال را برقرار می کند تا زمانیکه ولتاژی وارد گیت شود.

برای خرید و یا مشاهده صفحه محصول Q30N05 در فروشگاه کلیک کنید.

معنای ماسفت قدرت در دیتا شیت Q30N05 چیست ؟

ترانزیستور ماسفت قدرت قابلیت استفاده در توان های بالا را داشته و به صورت کلی برای کار در توان های بالا طراحی شده است.

کاربرد ترانزیستور قدرت

• مدارهای منابع تغذیه
• مبدل های DC به AC
• کنترل کننده های موتور

تست سلامت ماسفت n-Chanel

تست سلامت ترانزیستور n-Chanel به این صورت است که ابتدا پراب سیاه را به روی گیت و پراب قرمز را روی سورس می قرار می دهیم. توجه داشته باشید که مولتی متر نباید صدایی بدهد؛ زیرا نشان دهنده باز بودن مدار است.

سپس پراب قرمز را به سورس و پراب سیاه را به درین وصل می کنیم. در این حالت باید مولتی متر یک عدد نشان دهد. با تغییر حالت در هر دو حالت مولتی متر نبایدصدایی داشته باشد.
