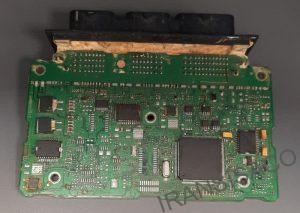

در ادامه توضيحات در مورد سیستم دریچه گاز برقی در خودرو 206با ایسیوj34 شماتیک وآدرس مسیر پایه های ایسی رابط دریچه گاز با شماره 17809909 به نقاط مختلف در ایسیو j34 مشخص وخدمت همکاران محترم ارائه شده است..ادامه
آنچه که حائز اهمیت میباشد وجود واتصال دو پایه از سنسورهای پدال گاز ودریچه گاز با این ایسی به ترتیب پایه ۱۷ ایسی از سنسور دریچه گاز از پینcpc2 وپایه ۱۶ ایسی از سنسور پدال گاز از پین M1G2 میباشد ودقیقا یعنی اینکه اطلاعات این دو سنسور اصلی همچنان که به ایسی میکرو داده می‌شوند به این ایسی هم داده میشود با این تفاوت که میکرو هر دو پالس سنسورها را دریافت می‌کند، ، ۲ پالس از دریچه و۲ پالس هم از پدال، اما این ایسی از هر سنسور یکی از پالسها را دریافت می‌کند. ادامه
و۲ پایه مهم وکاربردی دیگر در این ایسی پایه های شماره ۱۳ وپایه شماره۱۹ میباشد پایه ۱۳ جهت اینیبل کردن ایسی موتور دریچه گازبا پارت نامبر TLE7209 به پایه ۱۳ ایسی فوق وصل میباشد واین یعنی اینکه یکی از شروط فعال شدن ایسی 7209 اینیبل شدن آن توسط ایسی رابط17809909میباشد درعین حالی که 7209اینیبل میشود نمونه ای از اطلاعات موج د به پایه ۸۸ ایسی میکرو توسط یک مقاومت۴۷ کیلو اطلاع داده میشود.. اما پایه ۱۹ جهت دیسیبل کردن ایسی دریچه استفاده شده است،که آنچه که مشخص است ایسی دریچه دقیقا توسط ایسی 17809909فعال وغیر فعال میگردد.ادامه
مسعله مهم دیگر وجود یک کریستال در کنار این ایسی میباشد که این یعنی اینکه در خود این ایسی هم پالس مرجعی تولید وجهت انجام شدن صحیح کار از این پالسها جهت هماهنگی وعدم تاخیر مابین پدال ودریچه استفاده میگردد وبطور خلاصه جهت دقیقتر شدن انجام وظیفه دریچه نسبت به درخواست راننده توسط،پدال گاز و تاخیر زمانی در مراحل اولیه به نظر می‌رسد این ایسی زودتر از میکرو اعمال فوق را محاسبه وبه قسمت اجرایی میکرو اعلام مینماید.. دوستان وهمکاران محترم توجه داشته باشند کلیه مطالب ارائه شده با تجارب کاری تنظیم وخدمتتان اعلام گردیده وشاید از نظر علمی صحیح نباشد توصیه میگردد همکاران از مراجع علمی ذیصلاح هم پیگیر مطالب باشند
دوستان وهمکاران محترم توجه داشته باشند کلیه مطالب ارائه شده با تجارب کاری تنظیم وخدمتتان اعلام گردیده وشاید از نظر علمی صحیح نباشد توصیه میگردد همکاران از مراجع علمی ذیصلاح هم پیگیر مطالب باشند
