توضیحات

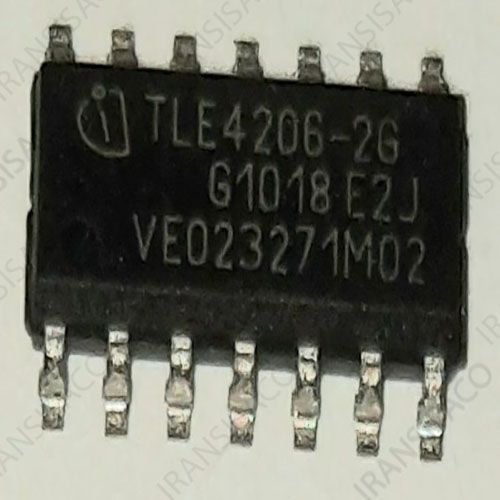

TLE 4206
شرح
TLE 4206 یک درایور H-Bridge کاملاً محافظت شده است که به طور خاص برای خودرو طراحی شده است
کاربردهای کنترل پرتو چراغ جلو و کنترل سروو صنعتی.
این قطعه با استفاده از فناوری ولتاژ بالا دوقطبی زیمنس DOPL ساخته شده است.
پکیج استاندارد توان پیشرفته P-DSO-14 الزامات برنامه را برآورده می کند
و باعث صرفه جویی در فضا و هزینه برد PCB می شود. بسته P-DIP-16 نیز موجود است.
پارامتر سروو حلقه pos.- و neg. هیسترزیس، pos.- و neg. مرده باند و
تقویت زاویه با مقاومت های خارجی قابل برنامه ریزی است.
یک مقایسه کننده پنجره داخلی خط ورودی را کنترل می کند. در مورد شرایط خطا،
مانند اتصال کوتاه به GND، اتصال کوتاه به ولتاژ منبع تغذیه، و سیم شکسته،
TLE 4206 بلافاصله موتور را متوقف می کند (شرایط ترمز).
“قابل برنامه ریزی جریان-پیک-بلانکینگ” حلقه سروو را در طول ولتاژ VS غیرفعال می کند.
افت ناشی از افزایش جریان استال بنابراین نیازی به مسدود کننده الکترولیتی نیست
خازن در ترمینال VS.
علاوه بر این، ویژگی‌های داخلی مانند قفل بیش از حد و کم ولتاژ، حفاظت از اتصال کوتاه و حفاظت در برابر دمای بیش از حد، طیف وسیعی از خودروها را باز می‌کند.
کاربردهای صنعتی.
https://pdf.datasheetcatalog.com/datasheet/infineon/1-tle4206g.pdf
