توضیحات
شرح

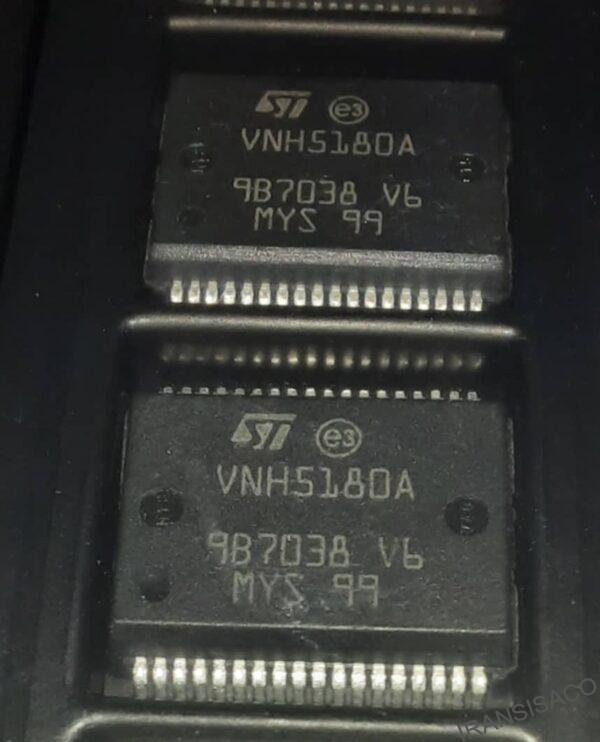

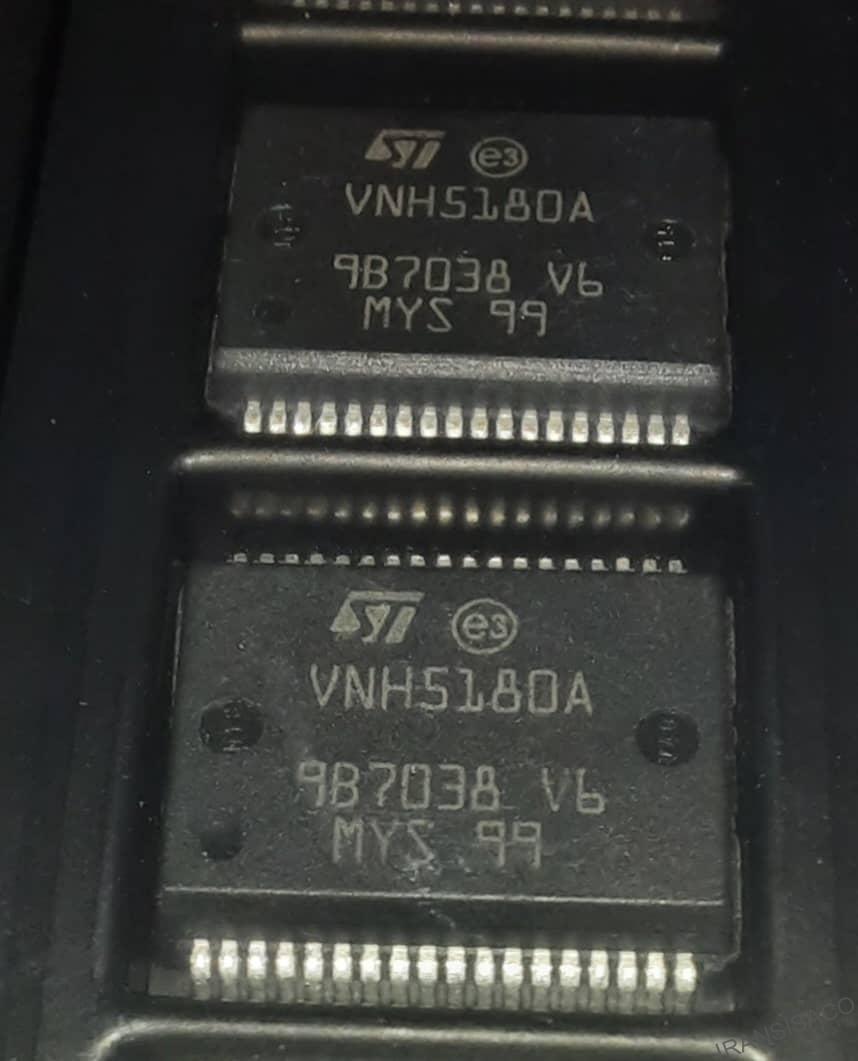

VNH5180A-E یک درایور موتور پل کامل است
در نظر گرفته شده برای طیف گسترده ای از خودرو
برنامه های کاربردی. این دستگاه دارای یک دوتایی است
درایور سمت بالا یکپارچه و دو سمت پایین
سوئیچ ها هر دو سوئیچ با استفاده از طراحی شده اند
STMicroelectronics به خوبی شناخته شده و اثبات شده است
فناوری اختصاصی VIPower® M0 که اجازه می دهد
برای ادغام کارآمد در همان قالب درست
ماسفت قدرتمند با هوشمند
مدار سیگنال/حفاظت سه مرگ هستند
مونتاژ شده در بسته PowerSSO-36 TP در
قاب های سرب ایزوله الکتریکی این بسته،
به طور خاص برای خودروهای خشن طراحی شده است
محیط بهبود حرارتی را ارائه می دهد
عملکرد به لطف پدهای قالب در معرض.
علاوه بر این، طراحی مکانیکی کاملاً متقارن آن
امکان ساخت برتر در سطح تخته را فراهم می کند.
سیگنال های ورودی INA و INB می توانند به طور مستقیم
رابط میکروکنترلر برای انتخاب موتور
جهت و وضعیت ترمز DIAGA/ENA
یا DIAGB/ENB، هنگامی که به یک خارجی متصل می شود
مقاومت pull-up، یک پایه پل را فعال می کند.
هر DIAGA/ENA یک بازخورد دیجیتالی ارائه می دهد
سیگنال تشخیصی نیز عملکرد عادی
شرایط در جدول صدق توضیح داده شده است. CS
پین اجازه می دهد تا بر جریان موتور نظارت شود
ارائه یک جریان متناسب با مقدار آن زمانی که
پین CS_DIS در پایین یا باز مانده است. چه زمانی
CS_DIS بالا هدایت می شود، پین CS در بالا است
شرایط امپدانس PWM، تا 20 کیلوهرتز،
اجازه می دهد تا سرعت موتور را در همه کنترل کنید
شرایط ممکن در همه موارد، یک حالت سطح پایین
در پین PWM هم LSA و هم LSB را خاموش می کند
سوئیچ ها
