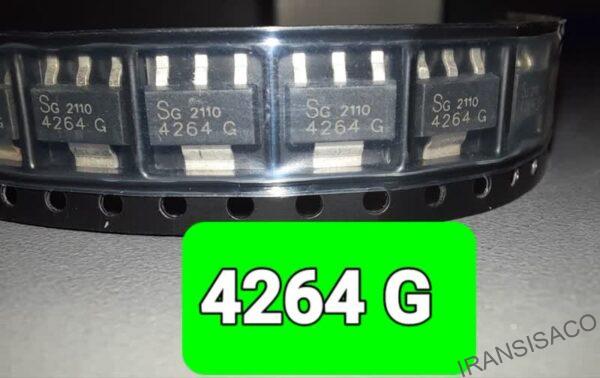

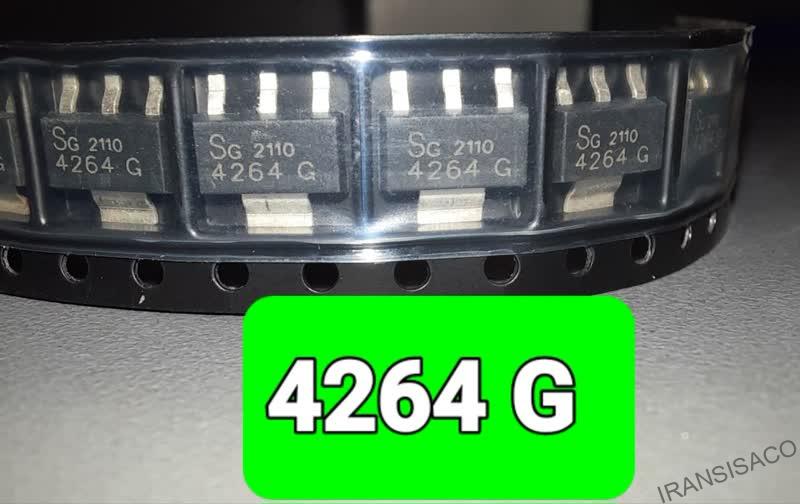

4264G ایسی رگلاتور تغذیه با ولتاژ ثابت 5 ولت افت پایین

4264 G توضیحات عملکرد TLE 4264 یک رگولاتور ولتاژ ثابت 5 ولتی در بسته بندی PG-SOT223-4 است. IC ولتاژ ورودی VI را در محدوده 5.5 V < VI < 45 V تا VQrated = 5.0 V تنظیم می کند. حداکثر جریان خروجی بیش از 120 میلی آمپر است. این آی سی ضد اتصال کوتاه است و دارای حفاظت دما است که مدار را در دمای بیش از حد غیرفعال می کند. اطلاعات اندازه گیری در مورد اجزای خارجی خازن ورودی Ci برای جبران تأثیرات خط ضروری است. با استفاده از یک مقاومت تقریبا 1 Ω در سری با Ci، نوسان القایی ورودی و ظرفیت ورودی را می توان میرا کرد. خازن خروجی CQ برای پایداری مدار تنظیم ضروری است. پایداری در مقادیر CQ ≥ 10 µF و ESR ≤ 10 Ω در محدوده دمای عملیاتی تضمین شده است.



مقایسه

ریال700,000

شناسه محصول 4264 G
موجود
فهرست علاقه مندی ها افزودن برای مقایسه
برچسب:

توضیحات

G TLE 4264 یک رگولاتور ولتاژ ثابت 5 ولتی در بسته بندی PG-SOT223-4 است. IC ولتاژ ورودی VI را در محدوده 5.5 V < VI < 45 V تا VQrated = 5.0 V تنظیم می کند. حداکثر جریان خروجی بیش از 120 میلی آمپر است.

این آی سی ضد اتصال کوتاه است و دارای حفاظت دما است که مدار را در دمای بیش از حد غیرفعال می کند.

اطلاعات اندازه گیری در مورد اجزای خارجی خازن ورودی Ci برای جبران تأثیرات خط ضروری است.

با استفاده از یک مقاومت تقریبا 1 Ω در سری با Ci، نوسان القایی ورودی و ظرفیت ورودی را می توان میرا کرد. خازن خروجی CQ برای پایداری مدار تنظیم ضروری است.

پایداری در مقادیر CQ ≥ 10 µF و ESR ≤ 10 Ω در محدوده دمای عملیاتی تضمین شده است.



https://docs.rs-online.com/2389/0900766b80278b25.pdf
