توضیحات

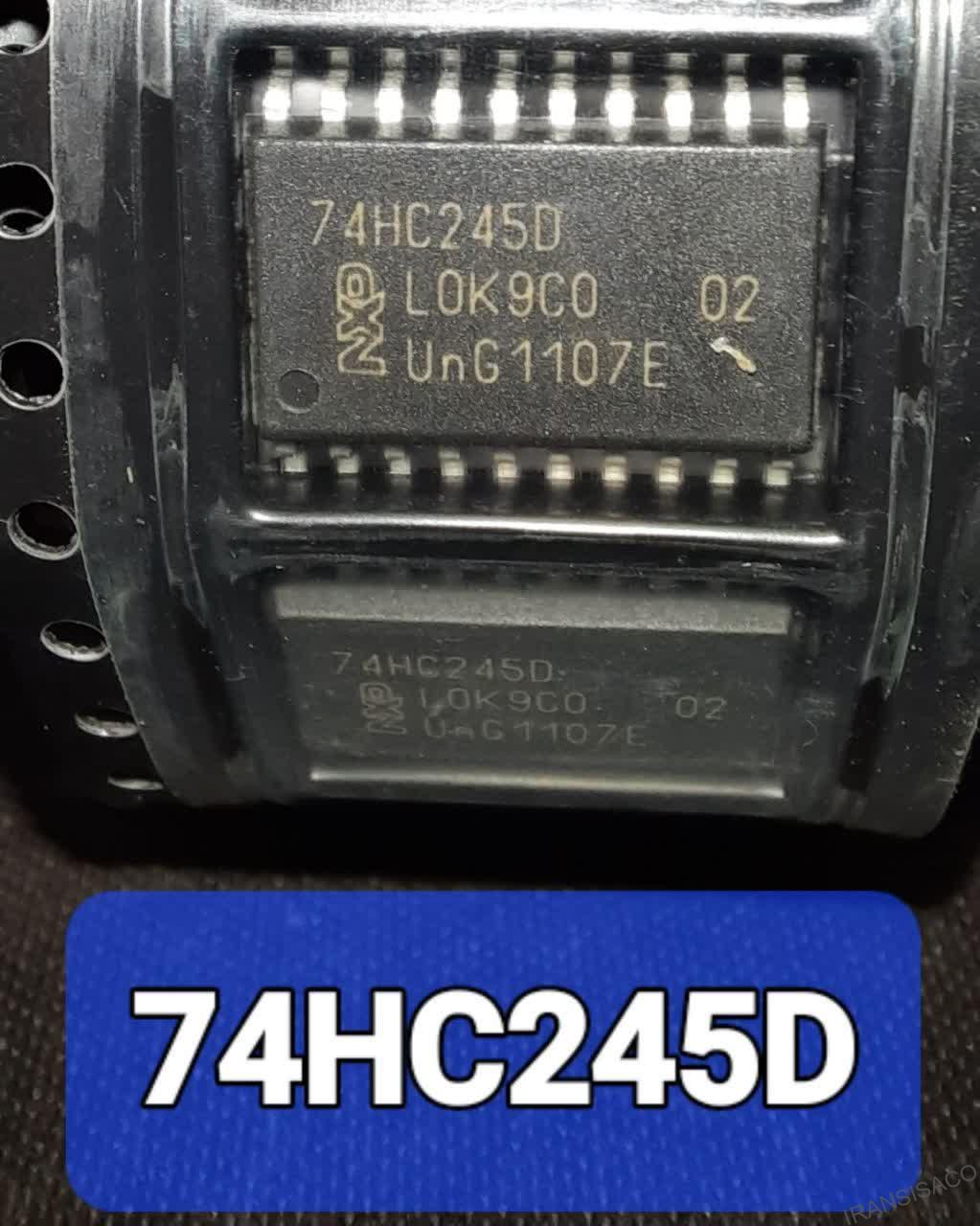

74HC245D
عمومی
74HC245D یک فرستنده و گیرنده CMOS OCTAL BUS پرسرعت است که با گیت سیلیکونی C ساخته شده است.
2MOS
فن آوری.
آنها به عملیاتی با سرعت بالا شبیه به LSTTL معادل دست می یابند و در عین حال CMOS کم توان را حفظ می کنند
اتلاف
آنها برای ارتباط ناهمزمان دو طرفه بین گذرگاه های داده در نظر گرفته شده اند. جهت داده ها
انتقال توسط سطح ورودی DIR تعیین می شود.
ورودی فعال کردن (
G) می تواند برای غیرفعال کردن دستگاه استفاده شود تا اتوبوس ها به طور موثر ایزوله شوند.
تمامی ورودی ها مجهز به مدارهای حفاظتی در برابر تخلیه استاتیکی یا ولتاژ اضافی گذرا هستند.
3. ویژگی ها (یادداشت)
(1) سرعت بالا: tpd = 10 ns (typ.) در VCC = 6.0 V
(2) اتلاف توان کم: ICC = 4.0
μA (حداکثر) در T
a = 25
(3) تأخیر انتشار متعادل: tPLH
≈ tPHL
(4) محدوده ولتاژ عملیاتی گسترده: VCC(opr) = 2.0 ولت تا 6.0 ولت
https://www.mouser.com/datasheet/2/408/74HC245D_datasheet_en_20160804-959204.pdf
