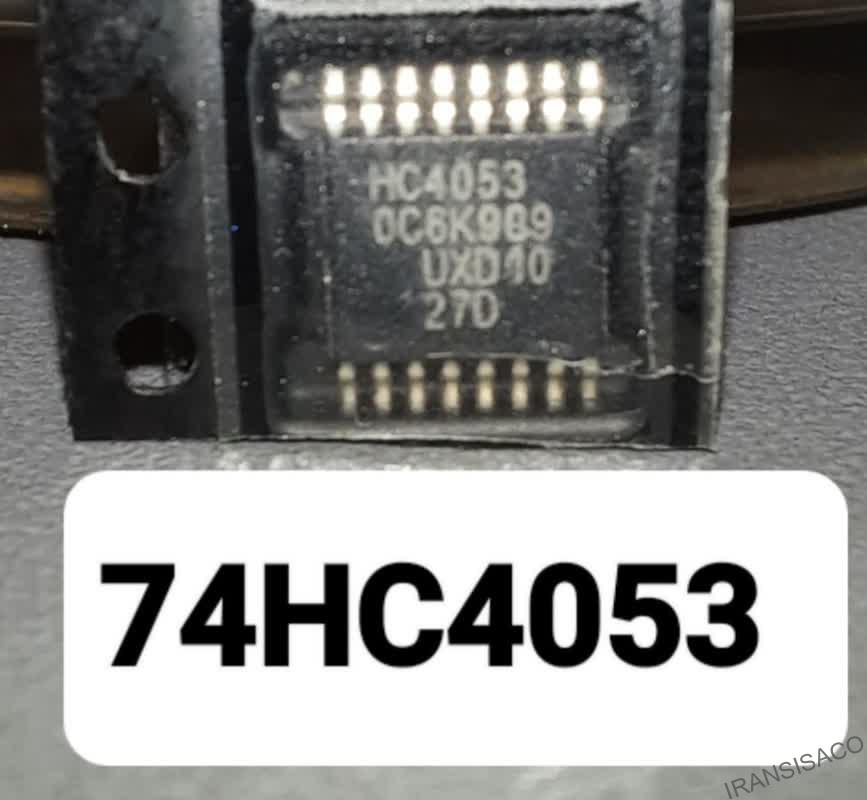

74HC4053ایسی
74HC4053; 74HCT4053 یک دستگاه CMOS Si-gate با سرعت بالا است و با پین سازگار است.
با HEF4053B. مطابق با استاندارد JEDEC شماره مشخص شده است. 7A.
74HC4053; 74HCT4053 یک مالتی پلکسر/دی مولتی پلکسر آنالوگ سه کاناله با
ورودی فعال مشترک (E). هر مالتی پلکسر/دی مالتی پلکسر دو تا مستقل دارد
ورودی/خروجی (nY0 و nY1)، ورودی/خروجی مشترک (nZ) و سه انتخاب دیجیتال
ورودی ها (Sn). با E LOW، یکی از دو سوئیچ انتخاب می شود (حالت روشن با امپدانس کم)
توسط S1 به S3. با E HIGH، همه سوئیچ ها در حالت OFF با امپدانس بالا، مستقل هستند
از S1 تا S3.
VCC و GND پایه های ولتاژ تغذیه برای ورودی های کنترل دیجیتال (S0 تا S2 و E) هستند.
محدوده VCC تا GND 2.0 ولت تا 10.0 ولت برای 74HC4053 و 4.5 ولت تا 5.5 ولت برای
74HCT4053. ورودی/خروجیهای آنالوگ (nY0 به nY1 و nZ) میتوانند بین VCC نوسان داشته باشند.
حد مثبت و VEE به عنوان حد منفی. VCC VEE نباید از 10.0 ولت تجاوز کند.
برای عملکرد به عنوان یک مالتی پلکسر/دیمولتی پلکسر دیجیتال، VEE به GND متصل می شود (معمولا
زمین).
https://www.farnell.com/datasheets/1649069.pdf
