توضیحات

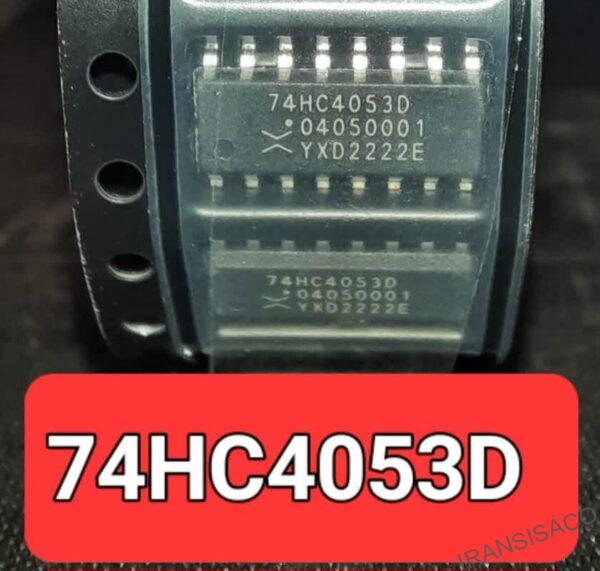

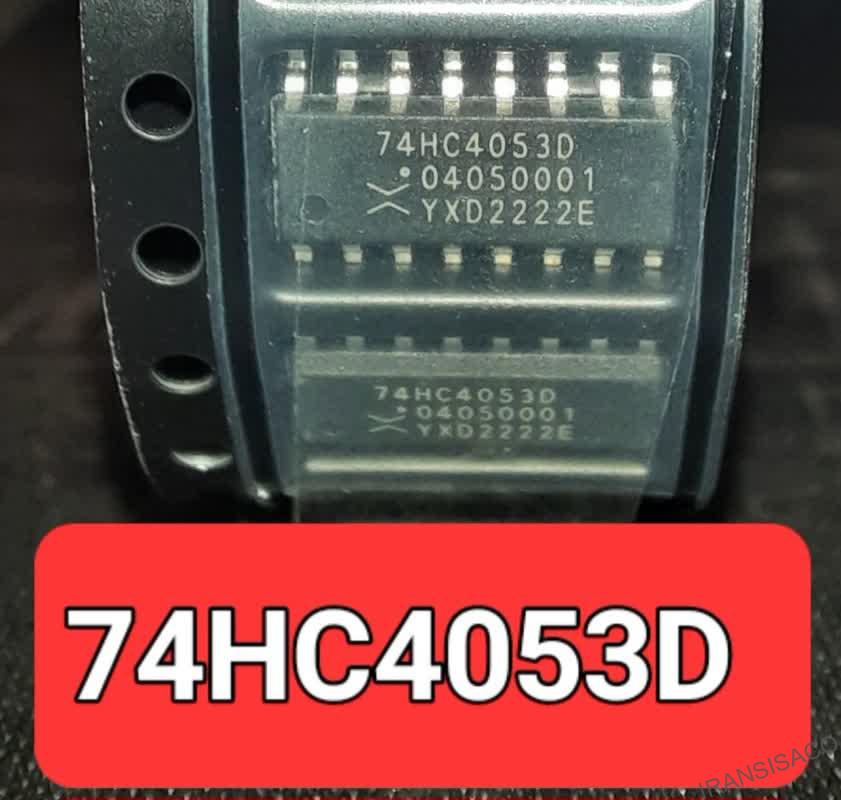

74HC4053D
2. عمومی
74HC4053D CMOS ANALOG MULTIPLEXER/DEMULTIPLEXER با سرعت بالا هستند که با سیلیکون ساخته شده اند.
دروازه C
تکنولوژی 2MOS آنها در حین حفظ به عملیات سرعت بالا مشابه LSTTL معادل دست می یابند
اتلاف توان کم CMOS
74HC4053D دارای 2 کانال است
پیکربندی × 3.
سیگنال دیجیتال به ترمینال کنترل، سوئیچ مربوطه هر کانال را با دامنه زیادی روشن می کند
سیگنال (VCC – VEE) سپس می تواند توسط سیگنال کنترل دامنه منطقی کوچک (VCC – GND) سوئیچ شود.
به عنوان مثال، در مورد VCC = 5 V، GND = 0 V، VEE = -5 V، سیگنال های بین -5 V و +5 V را می توان سوئیچ کرد.
از مدار منطقی با یک منبع تغذیه 5 ولتی. از آنجایی که مقاومت روشن هر سوئیچ کم است، می توان آنها را
به مدارهایی با امپدانس ورودی کم متصل می شود.
تمامی ورودی ها مجهز به مدارهای حفاظتی در برابر تخلیه استاتیکی یا ولتاژ اضافی گذرا هستند.
3. ویژگی ها
(1) اتلاف توان کم: ICC = 4.0
µA (حداکثر) (VCC = 6.0 V، VEE = GND، T
a = 25
)
(2) ایمنی بالای سر و صدا: VNIH = VNIL = 28٪ VCC (دقیقه)
(3) مقاومت کم روشن: RON = 50
Ω (نوع) در VCC – VEE = 9 ولت
(4) ایمنی نویز بالا: THD = 0.020٪ (نوع) در VCC – VEE = 9 ولت
(5) پین و عملکرد سازگار با 4053B
https://www.mouser.com/datasheet/2/408/74HC4053D_datasheet_en_20160912-1128561.pdf
