توضیحات

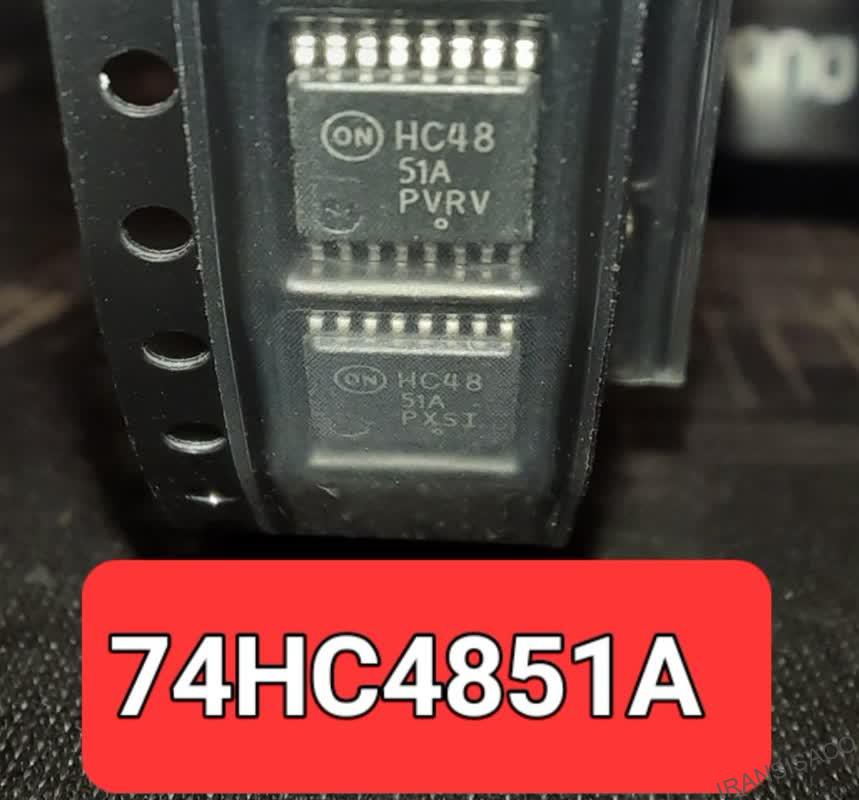

74HC4851A
امکانات
• کوپلینگ متقاطع جریان تزریق کمتر از 1 mV/mA (نگاه کنید به
شکل 10)
• پین سازگار با دستگاه های HC405X و MC1405XB
• محدوده منبع تغذیه 2.0 تا 6.0 ولت (HC)، 4.5 تا 5.5 ولت (HCT)
• مطابق با الزامات استاندارد JEDEC شماره 7 A
• پیچیدگی تراشه: 154 FET یا 36 گیت معادل
• پسوند -Q برای خودرو و سایر کاربردهایی که نیاز به منحصر به فرد دارند
الزامات تغییر سایت و کنترل؛ AEC-Q100 واجد شرایط و
قابلیت PPAP
• این دستگاه ها بدون سرب، بدون هالوژن و سازگار با RoHS هستند
این دستگاه ها پین سازگار با استاندارد HC405x و
دستگاه‌های mux/demux آنالوگ MC1405xB، اما دارای جریان تزریق هستند
کنترل اثر این باعث می شود که آنها به ویژه برای استفاده در آنها مناسب باشند
کاربردهای خودرویی که در آن ولتاژ بیش از منطق عادی است
ولتاژ رایج هستند.
کنترل اثر جریان تزریق به سیگنال های آنالوگ غیرفعال اجازه می دهد
کانال های ورودی از محدوده ولتاژ تغذیه تجاوز کند بدون اینکه تأثیری بگذارد
سیگنال کانال آنالوگ فعال این نیاز را از بین می برد
شبکه‌های دیود/مقاومت خارجی معمولاً برای حفظ آنالوگ استفاده می‌شوند
سیگنال های کانال در محدوده ولتاژ تغذیه
این دستگاه ها از فناوری CMOS دروازه سیلیکونی کم مصرف استفاده می کنند.
ورودی های Channel Select و Enable با استاندارد سازگار هستند
خروجی های CMOS
https://www.onsemi.com/pdf/datasheet/mc74hc4851a-d.pdf
