توضیحات

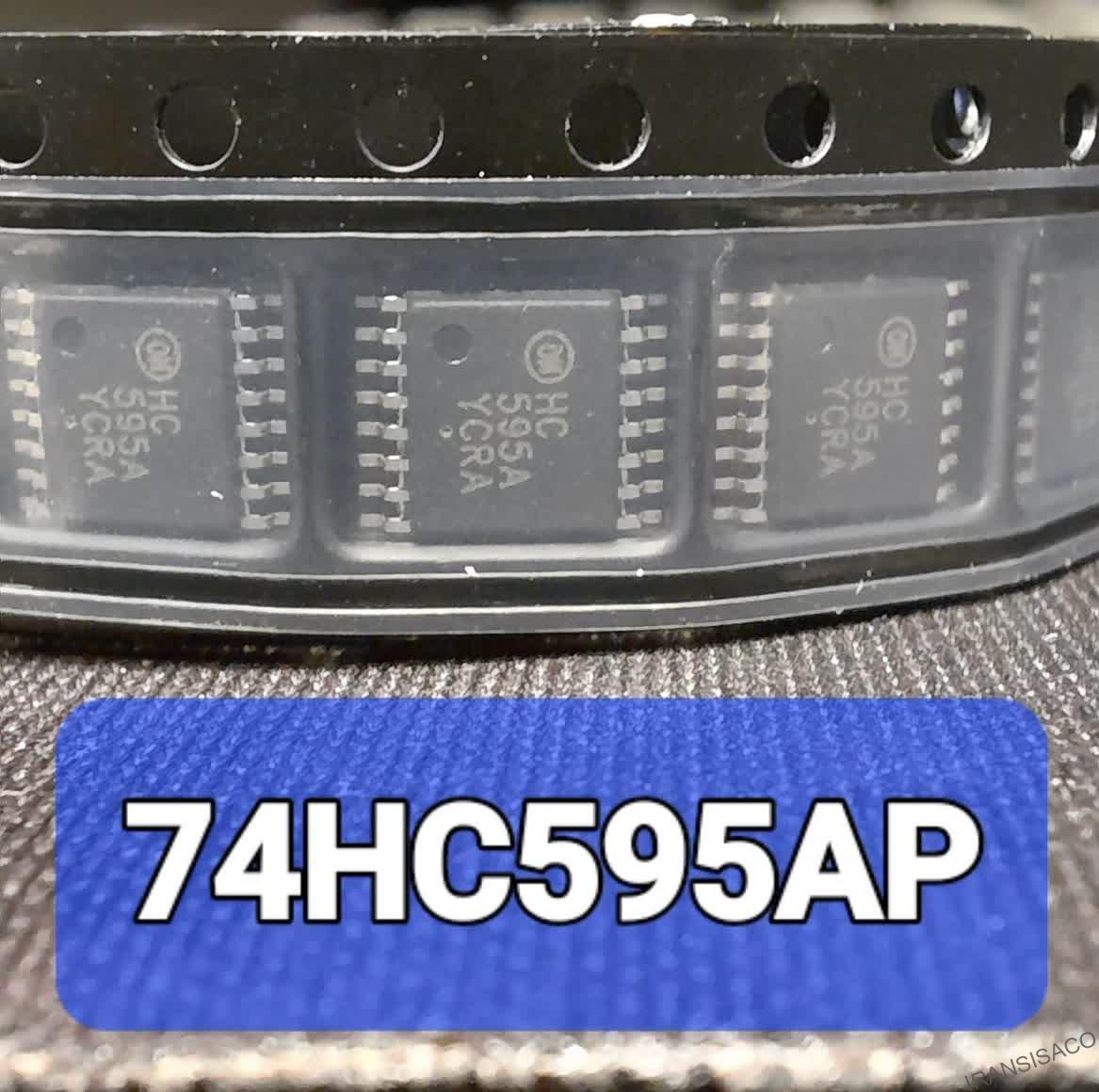

74HC595AP
TC74HC595A یک SHIFT 8 بیتی با سرعت بالا است
رجیستر/لچ ساخته شده با گیت سیلیکونی C2MOS
فن آوری.
این به عملیات با سرعت بالا شبیه به معادل دست می یابد
LSTTL با حفظ اتلاف انرژی کم CMOS.
TC74HC595A شامل یک رجیستر شیفت استاتیک 8 بیتی است که
یک ثبات ذخیره سازی 8 بیتی را تغذیه می کند.
عملیات شیفت در انتقال مثبت انجام می شود
ورودی SCK رجیستر خروجی با محتویات بارگذاری می شود
ثبت تغییر در انتقال مثبت RCK
ورودی از آنجایی که سیگنال RCK و SCK مستقل هستند، موازی هستند
خروجی ها را می توان در طول عملیات شیفت ثابت نگه داشت.
و از آنجایی که خروجی های موازی 3 حالته هستند، می تواند مستقیما باشد
متصل به باس 8 بیتی این رجیستر قابل استفاده در
تبدیل سریال به موازی، گیرنده های داده و غیره
تمامی ورودی ها مجهز به مدارهای حفاظتی در برابر استاتیک هستند
تخلیه یا ولتاژ اضافی گذرا
امکانات
• سرعت بالا: fmax = 55 MHz (typ.) در VCC = 5 V
• اتلاف توان کم: ICC = 4 μA (حداکثر) در Ta = 25 درجه سانتی گراد
• ایمنی بالای نویز: VNIH = VNIL = 28٪ VCC (دقیقه)
• قابلیت درایو خروجی: 15 بار LSTTL برای QA به QH
10 بار LSTTL برای QH’
• امپدانس خروجی متقارن: |IOH| = IOL = 6 میلی آمپر (دقیقه)
برای QA به QH
|IOH| = IOL = 4 میلی آمپر (دقیقه)
برای QH’
• تأخیر انتشار متعادل: tpLH ~- tpHL
• محدوده ولتاژ کاری گسترده: VCC (opr) = 2 تا 6 ولت
https://www.alldatasheet.com/view_datasheet.jsp?Searchword=74HC595AP
