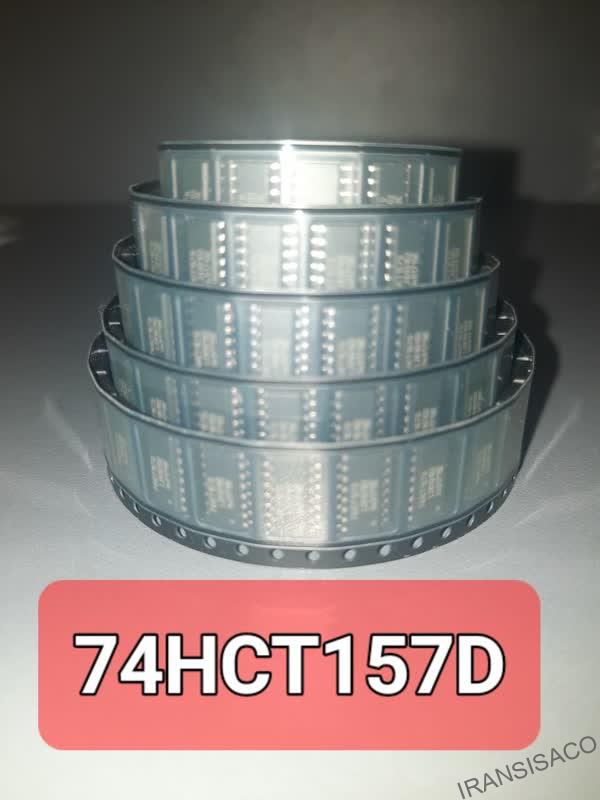

74hct157d
توضیحات کلی
74HC157; 74HCT157توضیحات کلی
74HC157; 74HCT157 یک مالتی پلکسر چهار ورودی 2 ورودی است. ویژگی های دستگاه (S) را انتخاب کرده و فعال کنید
ورودی های E A HIGH در S منبع داده 1 را انتخاب می کند، یک منبع داده LOW 0 را انتخاب می کند. بالا در E همه موارد را مجبور می کند
خروجی (1Y تا 4Y) LOW. ورودی ها شامل دیودهای گیره هستند. این امکان استفاده از محدودیت جریان را فراهم می کند
مقاومت ها برای ورودی های رابط به ولتاژهای بیش از VCC.
2. ویژگی ها و مزایا
• محدوده ولتاژ تغذیه گسترده از 2.0 ولت تا 6.0 ولت
• اتلاف توان کم CMOS
• ایمنی بالای سر و صدا
• عملکرد Latch-up بیش از 100 میلی آمپر در JESD 78 Class II Level B است
• مطابق با استانداردهای JEDEC:
• JESD8C (2.7 ولت تا 3.6 ولت)
• JESD7A (2.0 ولت تا 6.0 ولت)
• سطوح ورودی:
• برای 74HC157: سطح CMOS
• برای 74HCT157: سطح TTL
• مسیر داده غیر معکوس
• حفاظت ESD:
• • HBM JESD22-A114F بیش از 2000 ولت است
• MM JESD22-A115-A بیش از 200 ولت است
• گزینه های بسته های متعدد
• مشخص شده از -40 درجه سانتی گراد تا +85 درجه سانتی گراد و از -40 درجه سانتی گراد تا +125 درجه سانتی گراد. ویژگی های دستگاه (S) را انتخاب کرده و فعال کنید
ورودی های E A HIGH در S منبع داده 1 را انتخاب می کند، یک منبع داده LOW 0 را انتخاب می کند. بالا در E همه موارد را مجبور می کند
خروجی (1Y تا 4Y) LOW. ورودی ها شامل دیودهای گیره هستند. این امکان استفاده از محدودیت جریان را فراهم می کند
مقاومت ها برای ورودی های رابط به ولتاژهای بیش از VCC.
2. ویژگی ها و مزایا
• محدوده ولتاژ تغذیه گسترده از 2.0 ولت تا 6.0 ولت
• اتلاف توان کم CMOS
• ایمنی بالای سر و صدا
• عملکرد Latch-up بیش از 100 میلی آمپر در JESD 78 Class II Level B است
• مطابق با استانداردهای JEDEC:
• JESD8C (2.7 ولت تا 3.6 ولت)
• JESD7A (2.0 ولت تا 6.0 ولت)
• سطوح ورودی:
• برای 74HC157: سطح CMOS
• برای 74HCT157: سطح TTL
• مسیر داده غیر معکوس
• حفاظت ESD:
• • HBM JESD22-A114F بیش از 2000 ولت است
• MM JESD22-A115-A بیش از 200 ولت است
• گزینه های بسته های متعدد
• مشخص شده از -40 درجه سانتی گراد تا +85 درجه سانتی گراد و از -40 درجه سانتی گراد تا +125 درجه سانتی گراد
