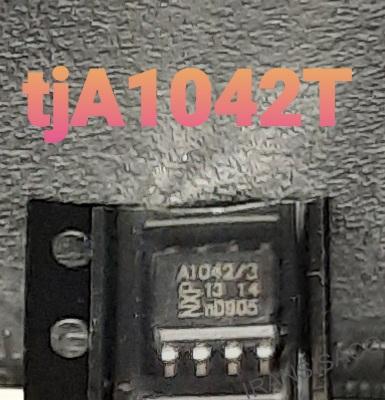

TJA1042کنترل کننده پروتکل شبکه منطقه ای (CAN) و گذرگاه فیزیکی دو سیمه CAN

توضیحات

TJA1042

فرستنده و گیرنده CAN پرسرعت TJA1042 یک رابط بین یک کنترلر فراهم می کند
کنترل کننده پروتکل شبکه منطقه ای (CAN) و گذرگاه فیزیکی دو سیمه CAN. را
فرستنده گیرنده برای کاربردهای CAN با سرعت بالا در صنعت خودرو طراحی شده است،
ارائه قابلیت انتقال و دریافت دیفرانسیل به (یک میکروکنترلر با) یک CAN
کنترل کننده پروتکل
TJA1042 متعلق به نسل سوم فرستنده‌های گیرنده CAN پرسرعت NXP است.
نیمه هادی ها، پیشرفت های قابل توجهی را نسبت به نسل اول و دوم ارائه می دهند
دستگاه هایی مانند TJA1040. سازگاری الکترومغناطیسی بهبود یافته (EMC) را ارائه می دهد.
و عملکرد تخلیه الکترواستاتیک (ESD) و همچنین دارای ویژگی های:
• رفتار منفعل ایده آل برای گذرگاه CAN هنگامی که ولتاژ تغذیه خاموش است
• حالت آماده به کار با جریان بسیار کم با قابلیت بیدار شدن اتوبوس
• انواع با پین VIO را می توان مستقیماً با میکروکنترلرهای منبع تغذیه وصل کرد
ولتاژ از 3.3 ولت تا 5 ولت
TJA1042 لایه فیزیکی CAN را مطابق با ISO 11898-2:2016 پیاده سازی می کند و
SAE J2284-1 تا SAE J2284-5. این پیاده سازی ارتباط قابل اعتماد را امکان پذیر می کند
در فاز سریع CAN FD با سرعت داده تا 5 مگابیت بر ثانیه. TJA1042B و TJA1042C
دارای تاخیر انتشار کوتاه تر، پشتیبانی از توپولوژی های شبکه بزرگتر.
این ویژگی ها TJA1042 را به گزینه ای عالی برای انواع شبکه های HS-CAN تبدیل می کند.
در گره هایی که نیاز به حالت کم مصرف با قابلیت بیدار شدن از طریق گذرگاه CAN دارند.

https://www.nxp.com/docs/en/data-sheet/TJA1042.pdf
