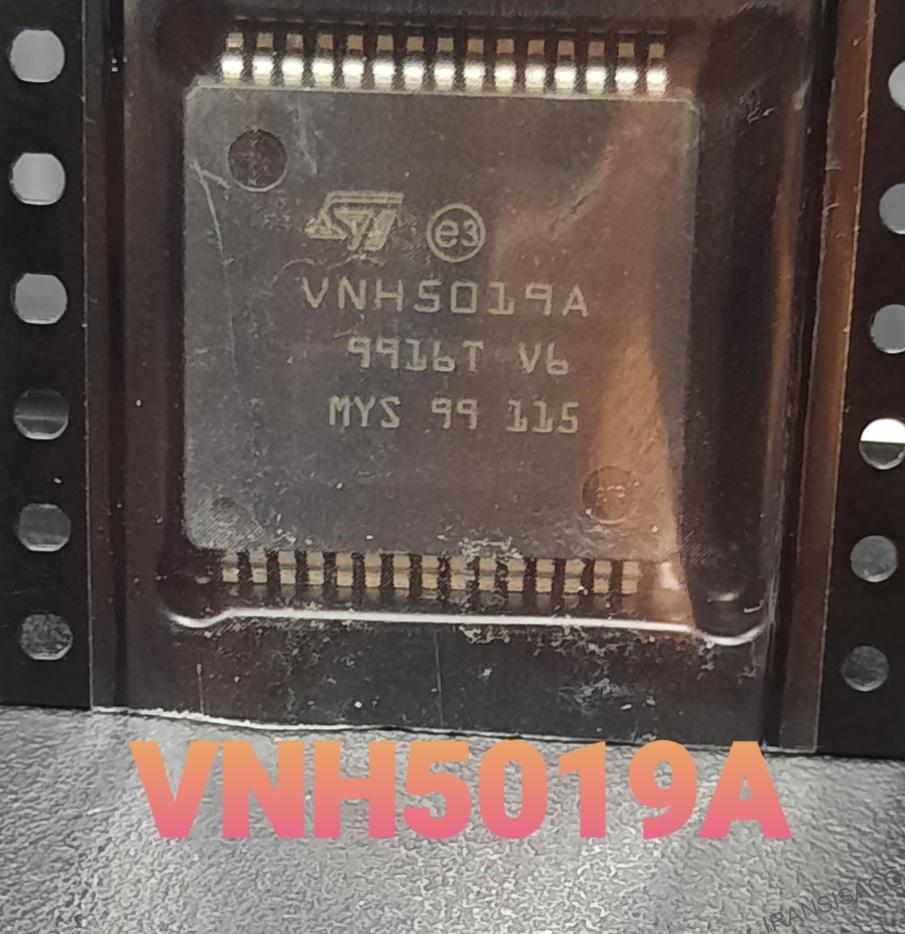

VNH5019A
شرح
VHN5019A-E یک درایور موتور پل کامل است
در نظر گرفته شده برای طیف گسترده ای از خودرو
برنامه های کاربردی. این دستگاه دارای یک دوتایی است
درایورهای یکپارچه سمت بالا و دو درایور سمت پایین
سوئیچ ها سوئیچ راننده سمت بالا طراحی شده است
با استفاده از STMicroelectronics به خوبی شناخته شده و ثابت شده است
فناوری اختصاصی VIPower® M0 که اجازه می دهد
برای ادغام کارآمد در همان قالب درست
ماسفت قدرتمند با هوشمند
مدار سیگنال/حفاظت
سه تاس در یک مونتاژ می شوند
بسته MultiPowerSO-30 روی عایق الکتریکی
سرب فریم ها این بسته، به طور خاص طراحی شده است
برای محیط های خشن خودرو ارائه می دهد
بهبود عملکرد حرارتی به لطف در معرض
پدهای قالب سیگنال های ورودی INA و INB می توانند
مستقیماً میکروکنترلر را برای انتخاب آن واسط می کندجهت موتور و وضعیت ترمز
DIAGA/ENA یا DIAGB/ENB، هنگام اتصال به یک مقاومت کششی خارجی، یک پا را فعال می کند
پل. همچنین بازخورد دیجیتالی را ارائه می دهد
سیگنال تشخیصی پین CS اجازه نظارت را می دهد
جریان موتور با ارائه یک جریان متناسب با مقدار آن زمانی که پین CS_DIS باشد
پایین رانده شده یا باز مانده است. PWM، تا 20 کیلوهرتز، به ما اجازه می دهد تا سرعت موتور را در کل کنترل کنیم
شرایط ممکن در همه موارد، یک حالت سطح پایین در پین PWM هم LSA و هم LSB را خاموش می کند
سوئیچ ها هنگامی که PWM به سطح بالا می رسد، LSA یا LSB بسته به پین ورودی دوباره روشن می شود
حالت. محدودیت جریان خروجی و حرارتی
خاموش شدن از قسمت بالای مربوطه محافظت می کند
وضعیت کوتاه به زمین وضعیت کوتاه به باتری توسط
آشکارساز اضافه بار یا با خاموش کردن حرارتی که سمت پایین مربوطه را قفل می کند.
گیره ولتاژ پین VCC فعال از دستگاه محافظت می کند
در برابر جهش های کم انرژی در همه پیکربندی ها برای موتور. پین CP موارد لازم را فراهم می کند
درایو گیت برای یک PowerMOS کانال N خارجی برای حفاظت از قطبیت معکوس استفاده می شود.
